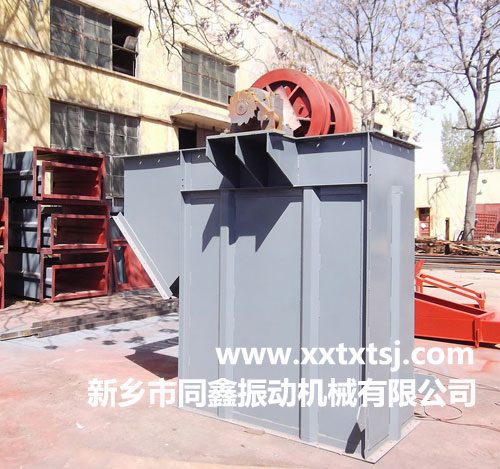

TH型環鏈斗式提升機主要適用于輸送粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等溫度不超過250℃的物料。同鑫提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。
TH型環鏈斗式提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。本機輸送量可達365m³/h,提升高度
一般不超過50米。
TH型環鏈斗式提升機產品概述:
TH系列環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料
的垂直輸送。TH型環鏈式斗式提升機是一種圓環鏈斗式提升機，采用混合式或重力卸料，挖取式裝料。TH型環鏈式斗式提升機適用于輸送堆積密度小于1.5t/m³易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料，物料溫度在250℃以下。如：煤、水泥、碎石、砂子、化肥、糧食等。
同鑫振動機械生產的斗式提升機產品制造工藝：等離子/激光下料，沖孔，數控折彎，機器人自動焊接工藝。箱體沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封性較強。
同鑫振動機械生產的斗式提升機產品供貨內容：頭箱，尾箱，中間箱，電機，減速機，逆止器，電機防雨罩，傳動皮帶/鏈條防護罩，護欄，平臺，吊裝件，配重箱（包括但不限于以上內容，具體以實際供貨內容為準。）
雄厚的技術力量，優惠的價格，嚴格的內部質量檢測監督，確�？焖俳回浲瑫r確保產品質量，售前售后服務團隊保障您設備的無憂使用！
TH型環鏈斗式提升機主要特點:
1、維護方便，壽命長，結構剛性強；
2、輸送物料的溫度可達250℃，提升高度運行平穩可靠，噪音小且維護方便；
3、中間節具有單通道和雙通道兩種形式，改進機型的提升輸送量比普通機型提高30%以上；
4、提升機環鏈采用合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。
TH型環鏈斗式提升機外形結構圖:
TH型環鏈斗式提升機自助選型對照表：
|
規格型號 |
TH315 |
TH400 |
TH500 |
TH630 |
|
輸送量(m³/h) |
中深斗 |
35 |
60 |
75 |
114 |
|
深斗 |
59 |
94 |
118 |
185 |
|
斗容(L) |
中深斗 |
3.75 |
5.9 |
6.3 |
14.6 |
|
深斗 |
6 |
9.5 |
15 |
23.6 |
|
斗距mm |
512 |
512 |
688 |
688 |
|
鏈條類別 |
7環 |
7環 |
7環 |
7環 |
|
鏈條直徑mm |
18 |
18 |
22 |
22 |
|
鏈條節距mm |
64 |
64 |
86 |
86 |
|
輸送物料塊度mm |
40 |
40 |
60 |
60 |
|
允許提升高度m |
40 |
40 |
40 |
40 |
TH型環鏈斗式提升機系列產品技術性能及選型參數表：
|
型號 |
TH160 |
TH200 |
TH250 |
TH315 |
TH400 |
TH500 |
TH630 |
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
輸送量m³/h |
普通型 |
15 |
25 |
18 |
29 |
31 |
48 |
35 |
60 |
60 |
94 |
75 |
118 |
114 |
185 |
|
改進型 |
- |
- |
- |
- |
- |
- |
46 |
80 |
80 |
125 |
100 |
157 |
152 |
246 |
|
料斗 |
斗寬mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
斗容L |
1.2 |
1.9 |
1.5 |
2.4 |
3.0 |
4.6 |
3.75 |
6.0 |
5.9 |
9.5 |
9.3 |
15.0 |
14.6 |
23.6 |
|
斗距mm |
普通型 |
500 |
512 |
688 |
|
改進型 |
- |
384 |
516 |
|
鏈條 |
圓鋼(直徑×節距)mm |
14×50 |
18×64 |
22×86 |
|
環數 |
普通型 |
9 |
7 |
7 |
|
改進型 |
- |
5 |
5 |
|
料斗運行速度m/s |
1.2 |
1.4 |
1.5 |
|
主鏈輪節圓直徑mm |
300 |
365 |
520 |
630 |
710 |
800 |
900 |
|
主軸轉速r/min |
69.71 |
63.22 |
44.11 |
42.5 |
37.6 |
35.8 |
31.8 |
|
物料*大塊度mm |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
注：1、表中斗容是計算斗容（料斗盛水時的容積），輸送量是按填充系數為1時計算所得，實際應用時要考慮填充系數。2、表中改進型只有TH315、TH400、TH500、TH630。

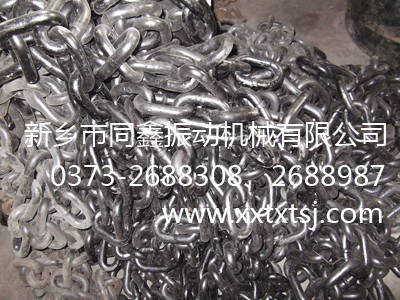

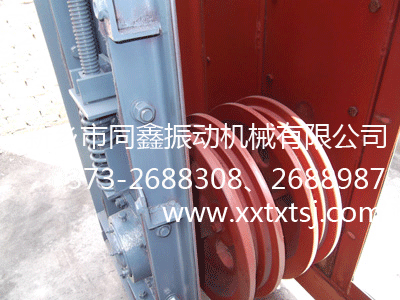

TH型環鏈斗式提升機產品機頭部位、機尾部位、鏈條：
TH型斗式提升機，環鏈斗式提升機系列產品鏈條與料斗裝配示意圖（如下圖）：
TH型環鏈斗式提升機采用混合式或重力式卸料，掏取式裝料。TH型圓環鏈斗式提升機主要適用于輸送松散密度小于1.5t/m³且易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等。輸送的物料溫度不超過250℃。TH型圓環鏈斗式提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。
【同鑫公司】產品購買需知：
因產品受設備的型號、材質、規格、長度或者高度等因素影響，部分產品為非標設計制作，所以網站上所標識的商品價格僅供參考！
具體的產品價格受材質(碳鋼或者不銹鋼)和規格（根據客戶的處理量、物料的粒度等）、客戶實際現場的長度或者高度等因素所決定，所以需要客戶和我們聯系溝通后我們再為您核算出準確詳細的報價。
同鑫公司產品為下屬生產車間自主加工制造，內部質檢中心控制質量及設備出廠檢測等，確保每一臺設備的品質；為了保證產品的質量和維護顧客的利益,公司未在任何地區設置辦事處或經銷商。
銷售渠道為廠家直銷、訂單式生產。采購設備直線聯絡，即繞開了用戶與中間商、貿易商的不必要交涉，又降低了用戶的采購成本，實現生產廠商直接與用戶一對一的交流與服務，從而以優惠的價格為顧客提供高質量的產品及服務。
【同鑫公司】 產品售后服務說明：
1：合同設備質保期內：整機質保期為一年(易損件除外)。設備在合同質保期內出現問題，若確屬生產制造原因造成的，我廠將免費提供維修技術支持。設備如需進行現場安裝的，我公司將派出專業的技術人員為您提供設備的現場指導安裝服務，不提供施工隊伍，還請您多多海涵及配合我們的技術員，共同完成設備的安裝工作！
2：我公司保證向您提供優質的產品及售后服務！設備在出廠前均按照實際情況進行空載試機，設備質量做到讓用戶放心。質量問題：若非屬于生產制造原因造成的質量問題，我們亦保證提供7*24小時的全天候服務響應，我公司將會積極配合需方、幫助需方提供有償?shù)木S修服務。
3：合同設備質保期外：合同設備質保期滿后，如果設備出現問題，我公司也將會在1小時之內給予明確答復；如果需要趕赴現場處理的，我公司也將派出專業的技術人員在24小時內趕赴現場為您提供有償優惠的維修服務！
4：老客戶享受以下優惠待遇：設備備品備件、配件以及易損件均按成本價供應！
---------【版權所有：新鄉市同鑫振動機械有限公司】
新鄉市同鑫振動機械有限公司專業設計、生產脫水篩、圓振動篩、礦用振動篩、振動篩分設備，皮帶輸送機、刮板輸送機、鱗板輸送機、鏈斗輸送機、振動給料機、往復式給煤機、斗式提升機，破碎機，卸料器，跳汰機，脈沖袋式除塵器等配套設備，以及鍋爐上煤系統、鍋爐出灰渣系統，洗煤廠生產線等。產品廣泛應用于有色金屬、礦山、冶金、煤炭、碼頭港口、化工、煤電、建材、鋼鐵、水泥、電力、糧食、制沙、商砼、環保等各個行業和領域。規格型號齊全，另可按照您的要求定制以上機械設備，誠信為本，質優價實，歡迎采購！愿我們一如既往愉快合作！
★同鑫公司可根據用戶需要而設計制造特殊型號規格的斗式提升機。
★同鑫公司對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準 ，解釋權歸同鑫機械所有。
|
